一批新地标，皇岗口岸未来炫酷！综合业务楼细节曝光

近日，深圳市建筑工务署公布了新皇岗口岸综合业务楼的最新项目进展，更多设计细节和效果图曝光。

新皇岗口岸综合业务楼位于福田区福田南路与百合三路交汇处，用地面积6502平，建筑面积168050平。目前，已完成基坑和桩基工程施工，目前处于地下室结构底板施工阶段。

新皇岗口岸综合业务楼人视点效果图

皇岗口岸是联系深港科技创新合作区、深港双方园区的重要节点，也是串联广深港澳科技创新走廊的重要枢纽，建成后将成为全国最大的唯一全天候通关的陆路口岸，并打造为集出入境口岸、立体综合交通枢纽、城市活力公共空间于一体的现代化国家一级口岸。

△新皇岗口岸综合业务楼及联检大楼鸟瞰效果图

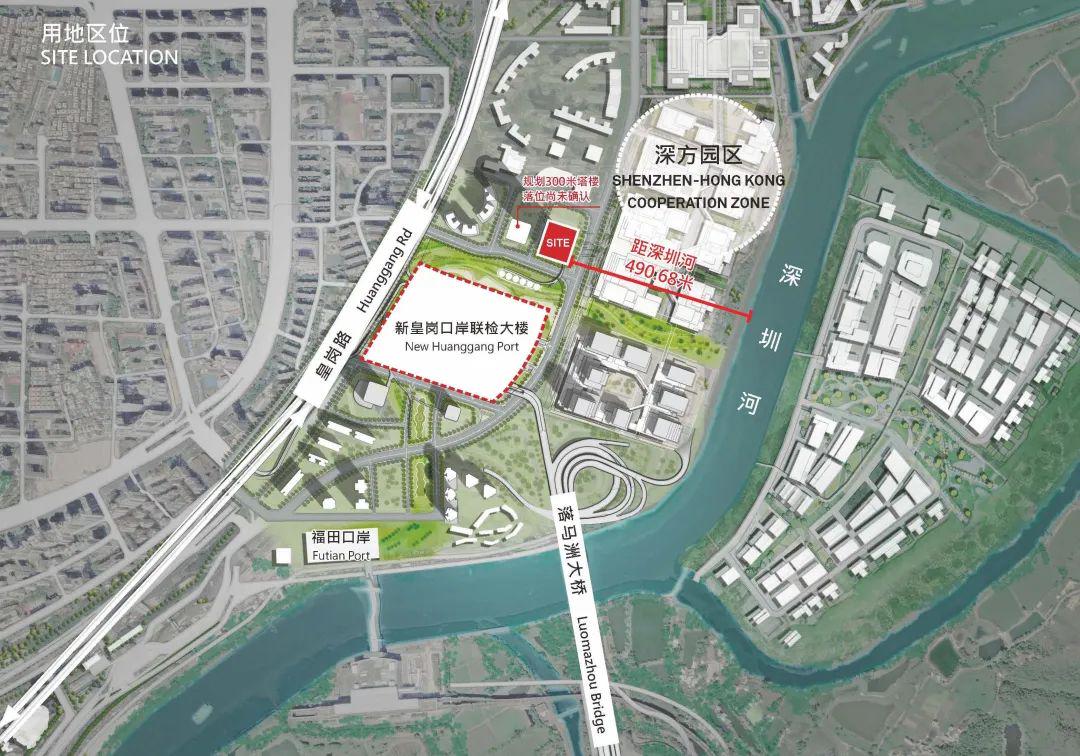

新皇岗口岸项目用地区位图

皇岗口岸综合业务楼是皇岗口岸重建工程的重要组成部分。

其平面布局遵循严谨、对称的几何形态，以四个圆形叠合而成，使建筑空间规整、结构高效，寓意深港同心，打造实用又有昭示性的建筑形象。外立面形式及材料与联检大楼相呼应，将庄重的形象与开放的尺度相互融合，通过竖向遮阳通风构件，进一步强调塔楼的竖向挺拔感。

整体竖向形象，泛光、景观专项均融入流水叠石的设计理念，建筑自上而下形成统一，达到自内而外的自然衔接和高度融合。综合业务楼致力于“以人为本、空间复合”的设计理念，打造口岸区域独具标志性的业务楼。

新皇岗口岸综合业务楼效果图

在皇岗口岸综合业务楼项目设计管理过程中，深圳市建筑工务署秉持“智慧口岸”的设计构想，以BIM模型为工具，以标准化BIM应用管理为基础，以设计为主导，以工务署BIM设计标准为建模方法完成全专业模型，推动项目采用BIM正向设计，并利用BIM模型进行设计分析和优化工作，借助插件完成设计内容的资料提供和接受，通过平台实现设计精细化标准化管理，基于BIM模型输出图模一致的设计成果，实现政府工程高质量建设目标。

参数驱动

实现异形幕墙与结构创新

皇岗口岸综合业务楼建成后作为深圳又一重要的地标形象，其幕墙特殊的造型及创新的结构节点是项目团队面临的一大挑战。如何融入自然的流动元素，以富有质感和细节的幕墙设计体现流水叠石的主题意向，让设计理念充分落地，这对三维建模和设计深化提出了更高的要求。

项目采用Revit+Dynamo的方式，通过参数驱动来控制形体的生成与优化，实现异形幕墙与内部结构、机电管线综合的协调设计，最终呈现具有未来特色的建筑外观与高品质的业务用房空间。

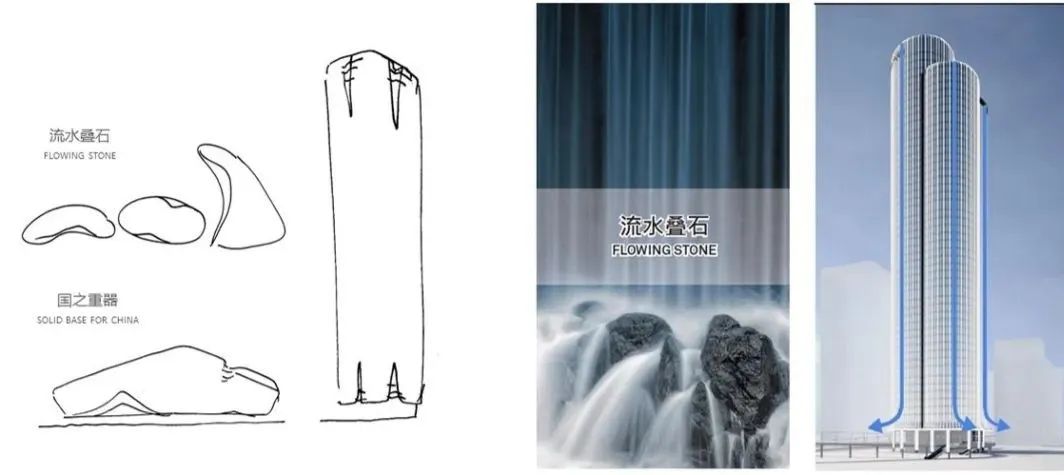

△ 建筑设计理念

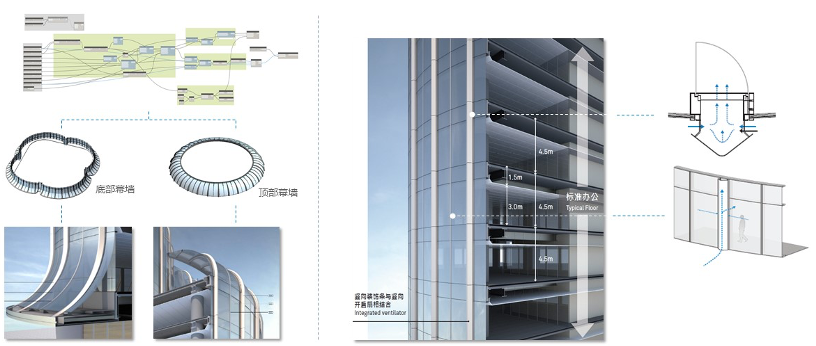

异形幕墙参数化设计

数模联动

全方位优化空间品质

作为重要的业务楼，项目通过数模联动，综合分析建筑风、光、声、热环境条件，全方位提升设计空间品质。

通过在BIM模型中引入深圳气象数据，建立太阳光日照模拟轨迹，进行可视化投影遮挡、太阳辐射分析及采光权等分析，计算设计垂直外遮阳范围及悬臂雨棚出挑距离，有效减少太阳直射辐射及人工窗帘遮阳措施。基于不同季节下的气候特征数据，分析项目空间中直接太阳得热，统计太阳得热、通风和渗透得热情况，进一步优化建筑热环境舒适度。

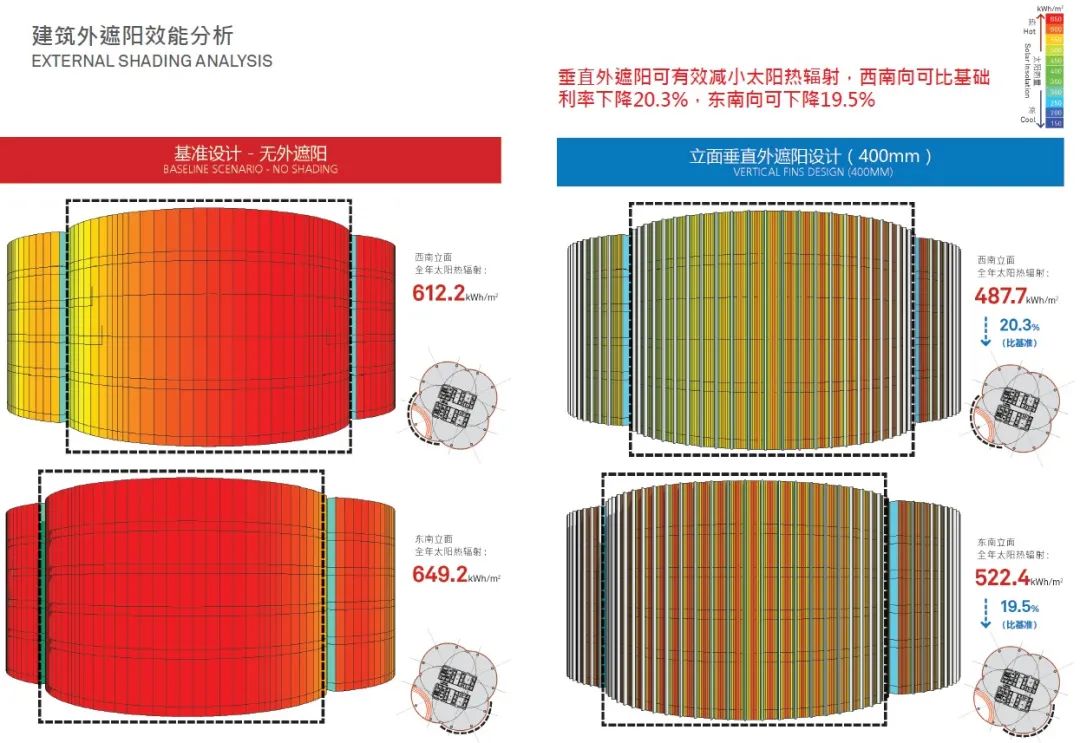

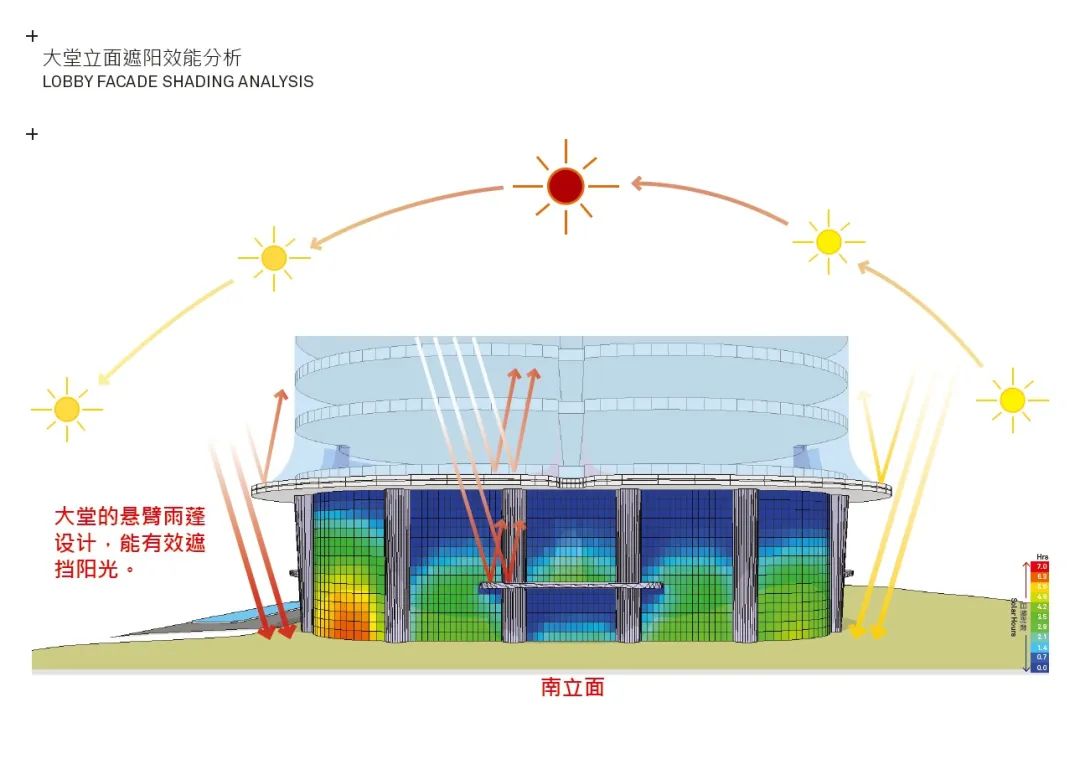

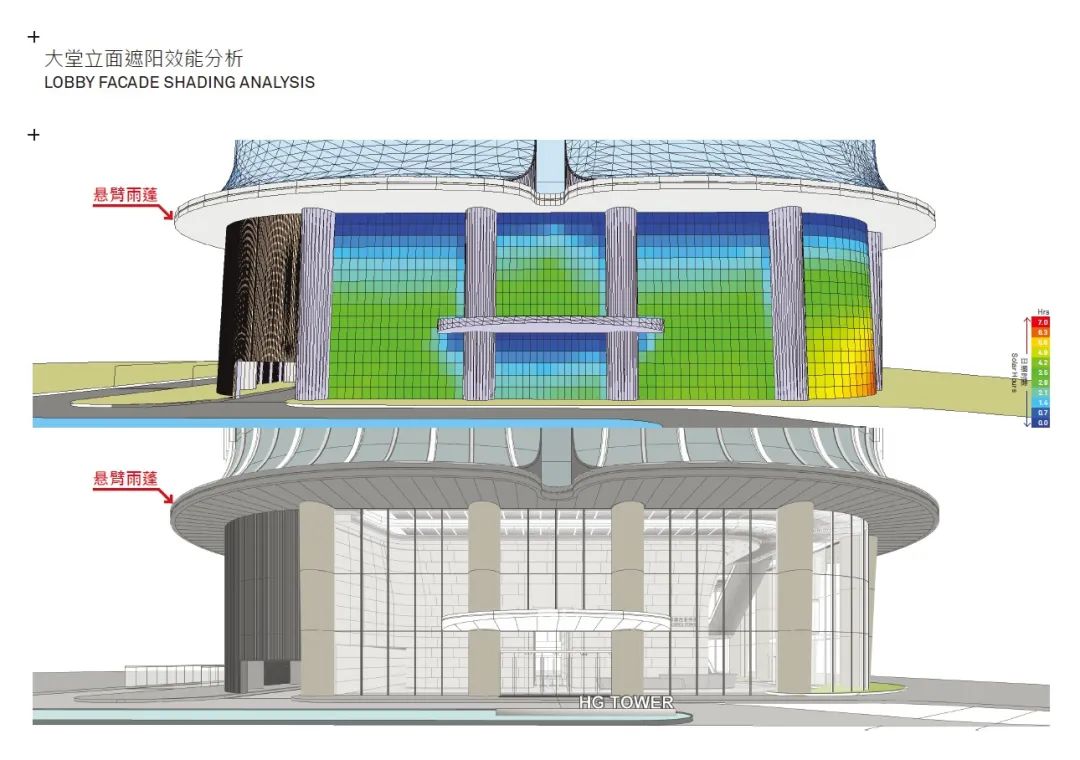

建筑遮阳模拟分析

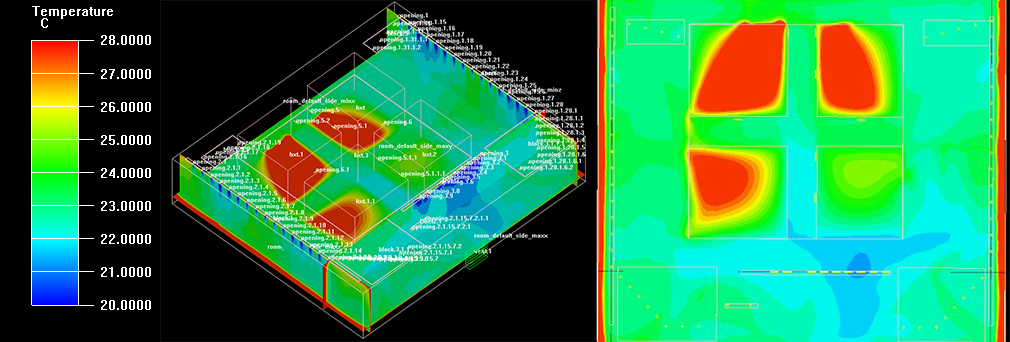

大堂空调冷量模拟分析

秉承低碳原则，打造高品质绿色建筑。项目利用BIM模型进行风环境分析，提高建筑节能效果，创造良好的建筑室内外环境，既满足夏季良好的自然通风，又避免冬季室外风速过大，并优化建筑散热保温效果，从而降低建筑运营能耗。

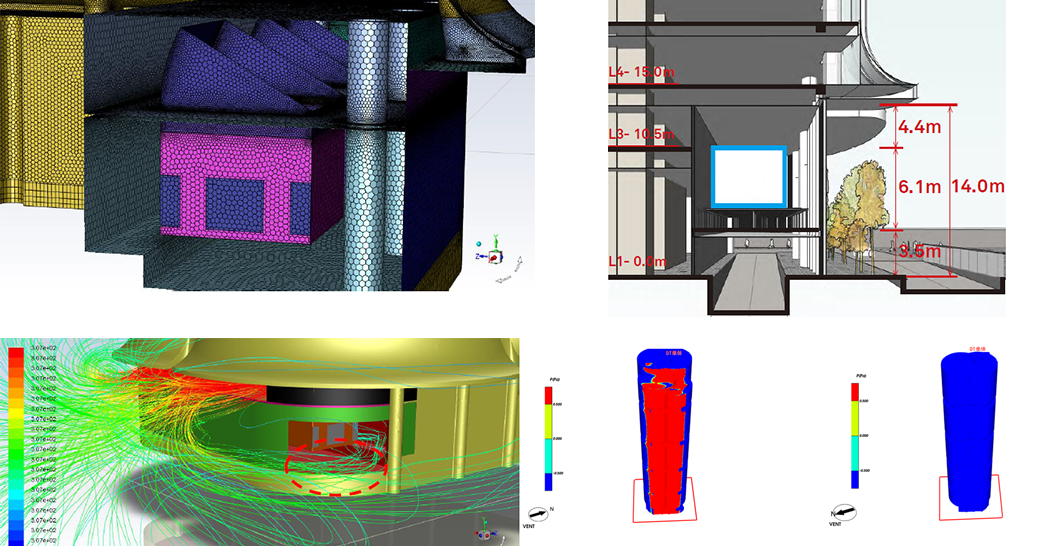

风环境模拟分析

通过模拟四季中不同天空亮度分布模型，自然光对建筑四周的照射与投影情况，分析建筑不同采光面受外帷幕反射光的影响，确保自然采光的照度。首层大堂通高空间综合考虑混响因素与建筑使用空间需求，进行混型时间与混响半径计算，重点分析大堂空间中声音清晰度，为项目营造舒适清晰的交流环境。

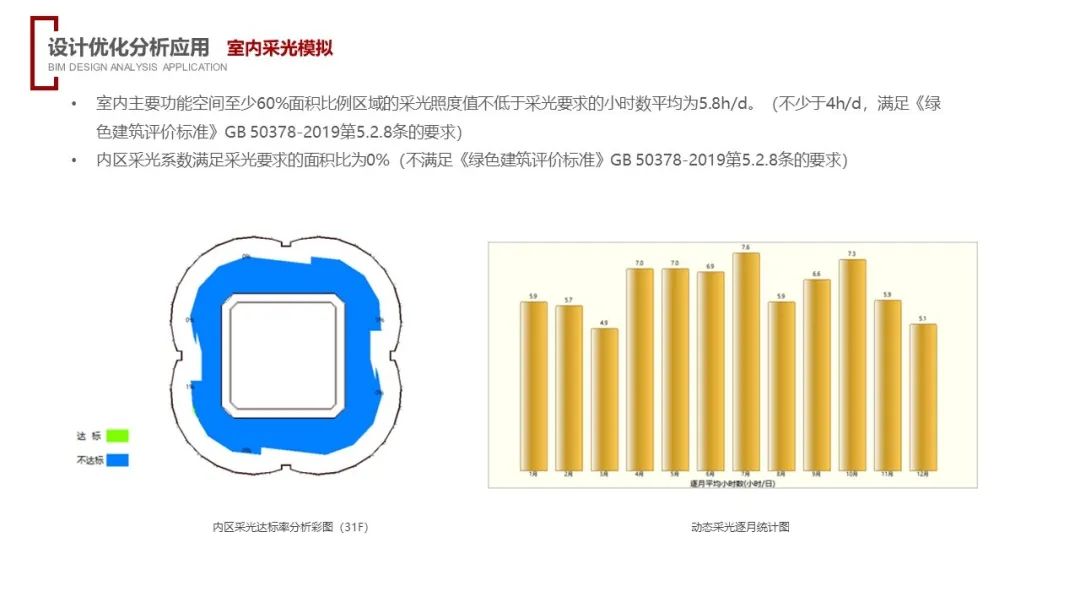

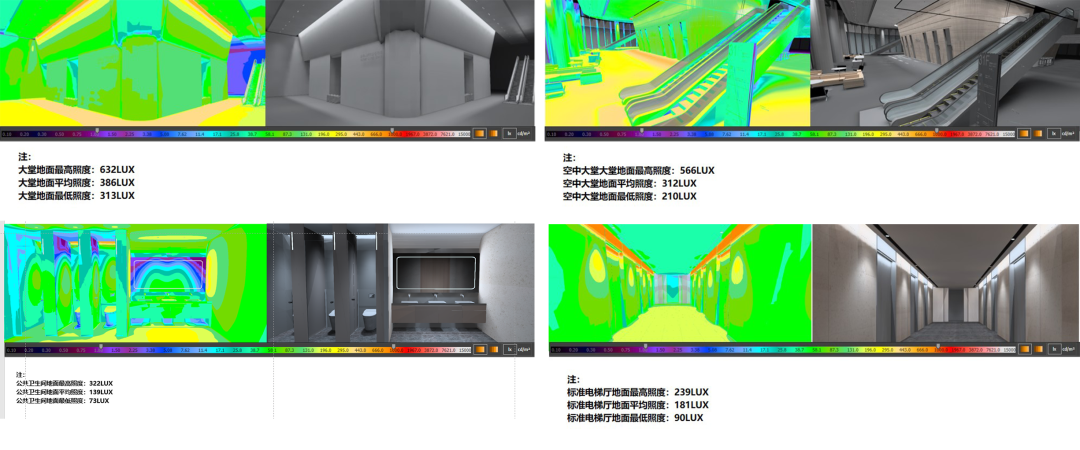

室内照度模拟分析

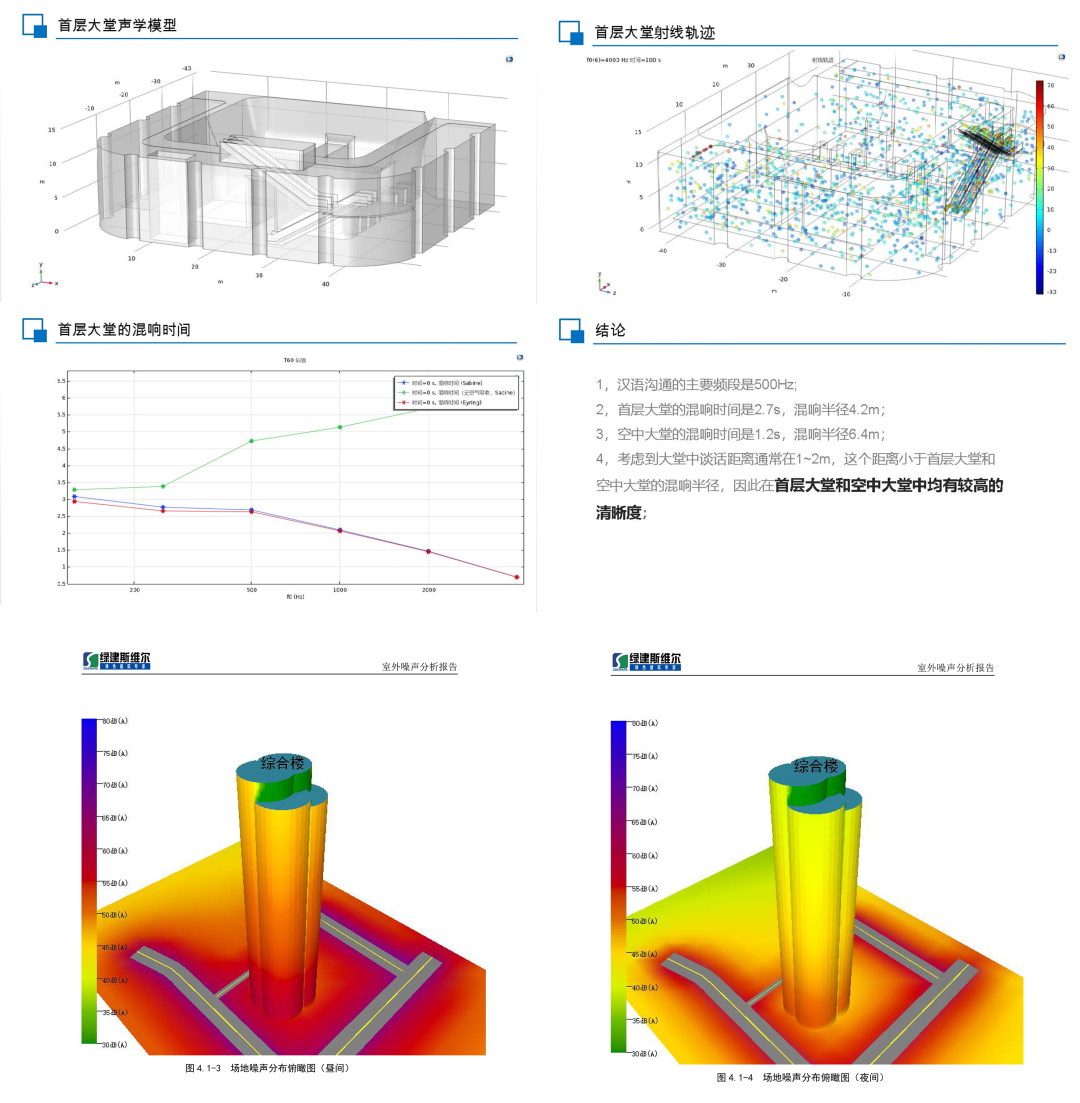

大堂声学模拟分析

考虑口岸业务及超高层建筑的项目特点，设计阶段充分利用BIM技术进行楼层疏散模拟与专项电梯流量分析，形成最优的建筑疏散口部布置方案，制定人员疏散路线和应急预案。

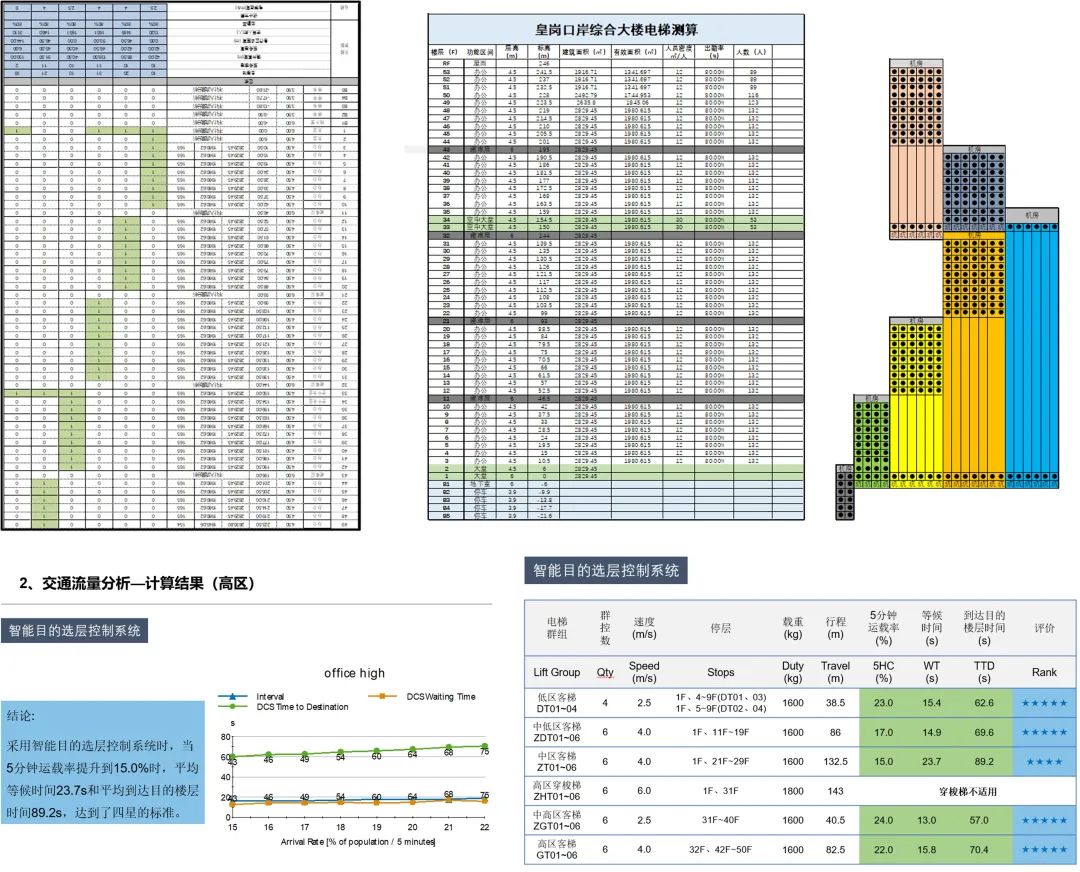

竖向交通及消防疏散模拟分析

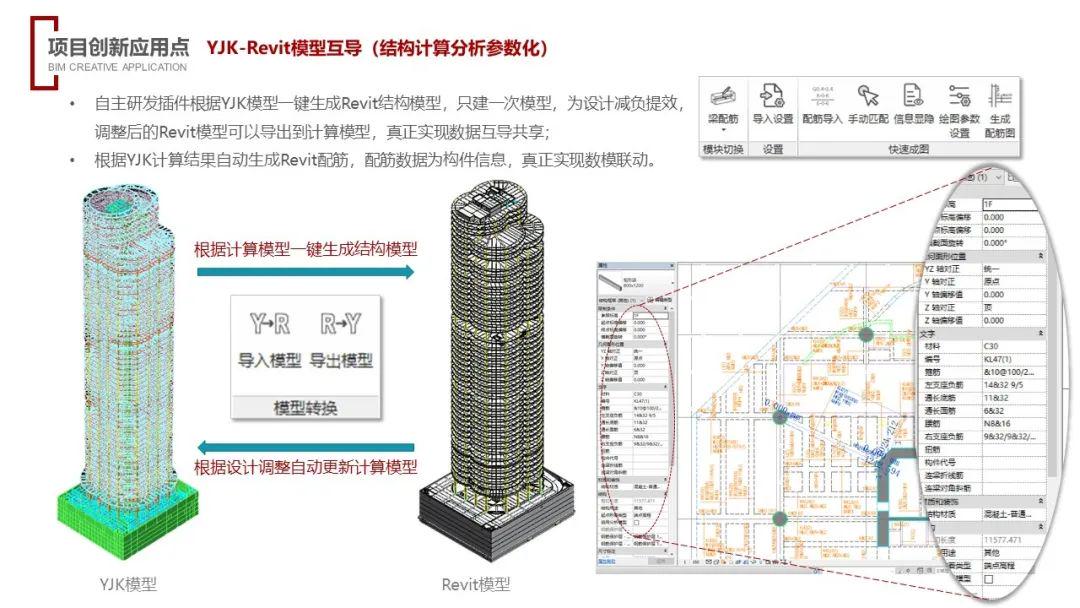

项目突破性实现YJK与REVIT模型数据的直接互导，减少重复建模工作量，提质增效；根据YJK计算结果自动转入Revit配筋数据，基于数据匹配构件实体信息，真正实现数模联动。

结构抗震模拟

结构参数化计算分析

三维实体化

突破超复杂管线综合

在BIM设计中，管线综合排布以保证重点空间品质、确保管网路由规划合理、确保后期施工可实施性为原则，共分为两大阶段落实，首先在方案设计至初步设计阶段进行主系统的分区排布，管线层数初步排布，确定净高分区；其次，在施工图阶段，结合施工意见反馈，进行管线综合优化调整，提升净高条件，确定洞口预留预埋。

对比传统的二维平面图纸设计，BIM模型有着更直观的展示优势，通过将各专业的各类建筑组成部分三维实体化，并附加上准确的设计参数，有效传达设计师真实的设计意图，与各参建单位更便捷地沟通。通过跨专业协同、流程可视化，高质高效突破超复杂管线综合挑战。

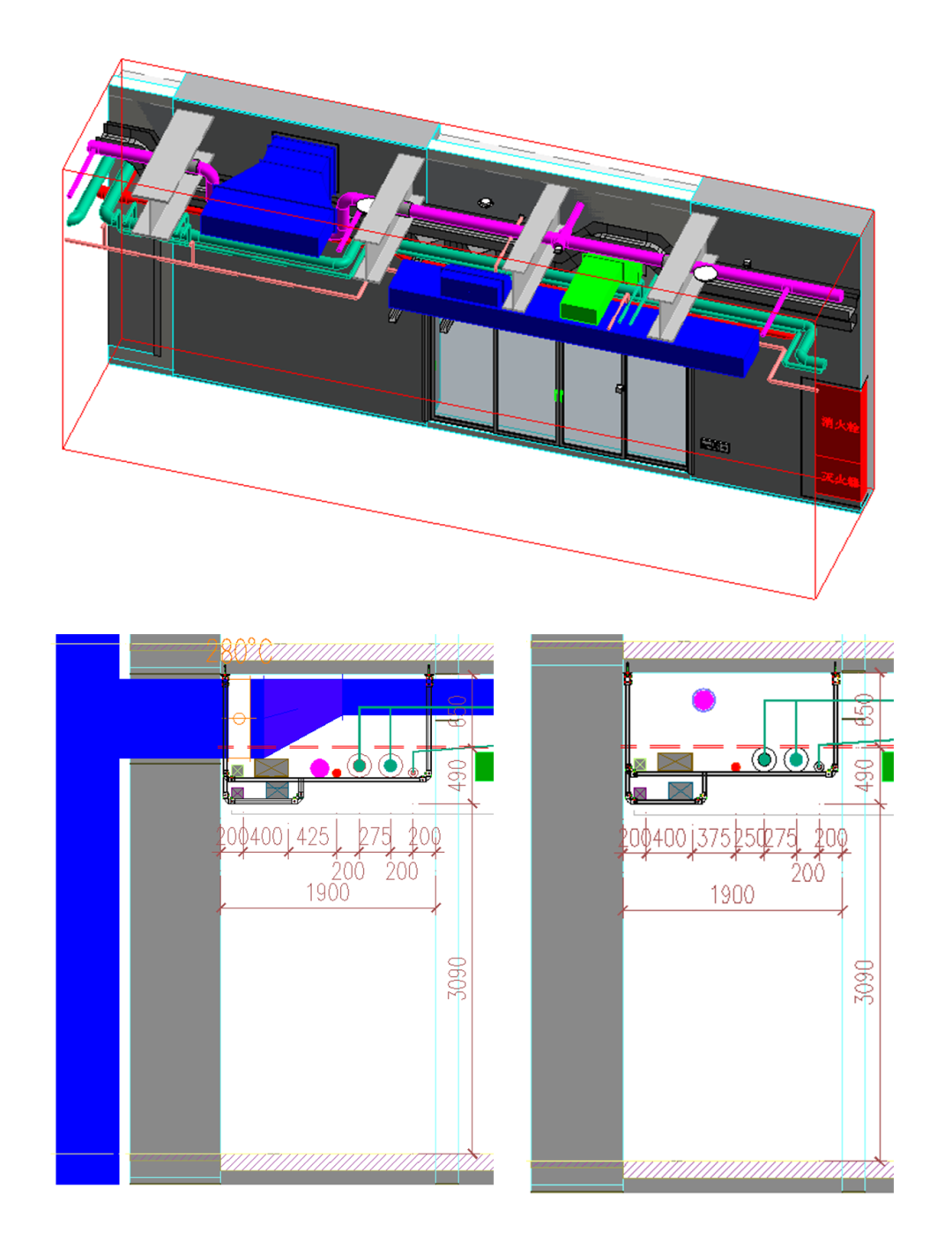

标准层走道管综

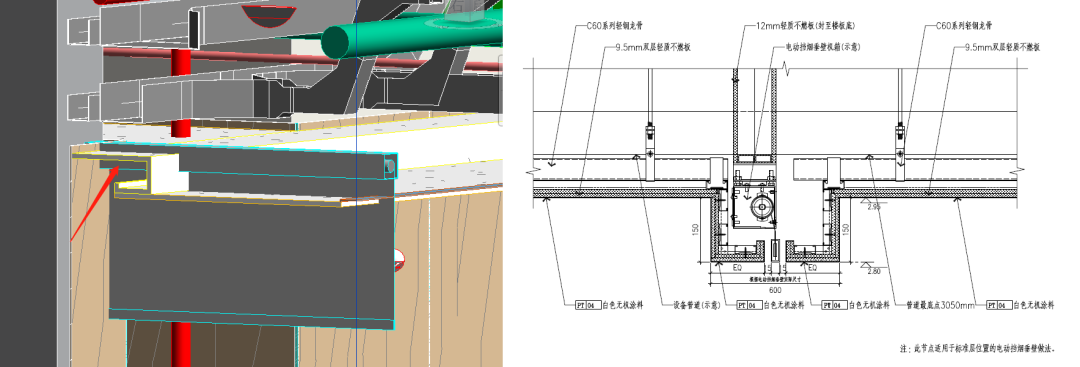

管综细部节点

基于BIM技术打造的新皇岗口岸综合业务楼，借助物联网、大数据、云计算、人工智能等先进的现代化科技手段，打造BIM+检验检疫、海关监管和边防检查等方面的智能化系统布局，实现可视化物业管理、实景仿真定位、设备的信息查询等平台应用，将成为面向未来的超级“智慧口岸”。
